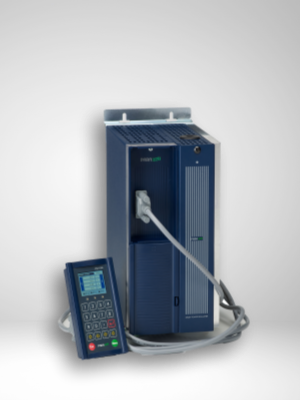

EtherCAT 통신과 고급 제어 기능을 탑재한 산업용 고성능 전력조정기
EtherCAT 통신 READ&WRITE가 가능하고 RS-485 통신이 기본 탑재됩니다. MODBUS(RTU) 프로토콜로 최대 115,200bps 고속 통신을 지원합니다.
다수의 전력조정기를 제로크로싱으로 제어 시 각 전력조정기 간의 전력분배로 메인 수전의 전력을 평활하는 기능입니다. 역률 개선 및 피크 전력을 감소시킵니다.
병렬 부하 연결 시 단선을 감지합니다. 오토튜닝을 통해 부하 특성 패턴을 획득하여 정확한 부분 부하 단선 검출을 실현합니다.
최근 6개 알람을 기록하여 유지보수 편의성을 높입니다. 이상 원인을 손쉽게 추적하고 예방 정비에 활용할 수 있습니다.
파라미터와 알람을 설정하고 여러 기기에 COPY & PASTE 기능으로 일괄 설정이 가능합니다. 다중 제품 관리의 효율성이 극대화됩니다.
파라미터 값, 알람, 신호선 결선 상태를 자동 확인합니다. 실제 부하 없이 출력을 점검할 수 있는 테스트 모드를 탑재합니다.
아래 코드 구성 순서에 따라 원하는 사양을 선택하십시오.
| 항목 | 사양 |
|---|---|
| 사용전압 | 110V / 220V / 380V / 440V |
| 허용전압 변동범위 | 정격전압의 ±10% |
| 정격전류 | 25A ~ 200A |
| 정격 주파수 | 50/60Hz 겸용 |
| 최소부하전류 | 1A |
| 출력범위 | 0 ~ 94% |
| 제어전원 | DC 24V |
| 소비전력 | MAX 13W (FAN 포함) |
| 제어입력 신호 | 4~20mA (임피던스 25Ω, Default) 3CH / 0~5V, 1~5V, 0~10V (Option) |
| 출력 접점 | N.O. (2ch, Ic ≤ 1A) |
| D/I 접점 | 1ch |
| 제어방법 | 위상각 (전류 피드백) / 제로크로싱 (MPD 옵션사양) |
| 내전압 | 2.3KVAC (Step 1Min) |
| 절연저항 | 220MΩ |
| 냉각방식 | 냉각 팬 기본 탑재 |
| 알람기능 | 과전류(OC), 과전류 경고(WC), 방열판 과열 60℃/80℃, FAN 오동작(FAN), SCR 소자 이상(SCR), 부분부하단선(PLF), 주전원 차단(MPF), 부하단선(LINE), FUSE 단선(FUSE) |
| 동작 보증 온도 | 0 ~ 40℃ |
| 사용습도 범위 | 40% ~ 85% RH (결로가 없을 것) |
| 통신 | EtherCAT Slave (옵션) / RS-485 (기본), Modbus-RTU |
| 디스플레이 | 3 Color LED (1EA Pilot, 1EA/Each Channel) |
| 중량 | 25A ~ 70A: 4.2 kg / 90A ~ 200A: 9.0 kg |
