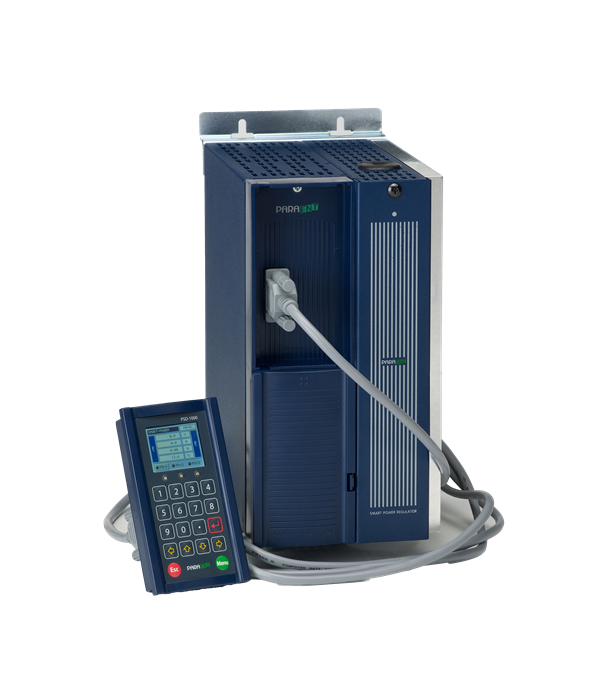

파라이엔티의 모든 전력조정기 기술이 집약된 차세대 플래그십 전력조정기
최대전력분산제어 기능으로 다수의 전력조정기를 제로크로싱으로 제어 시 각 전력조정기 간의 전력분배로 메인 수전의 전력을 평활합니다. 역률 개선 및 피크 전력을 감소시킵니다.
한 대의 전력조정기에 여러 개의 병렬 부하 연결 시, 부분적인 부하의 단선을 검출해 내는 기능입니다. 오토튜닝을 통해 부하 특성을 파악하여 정확한 감지를 실현합니다.

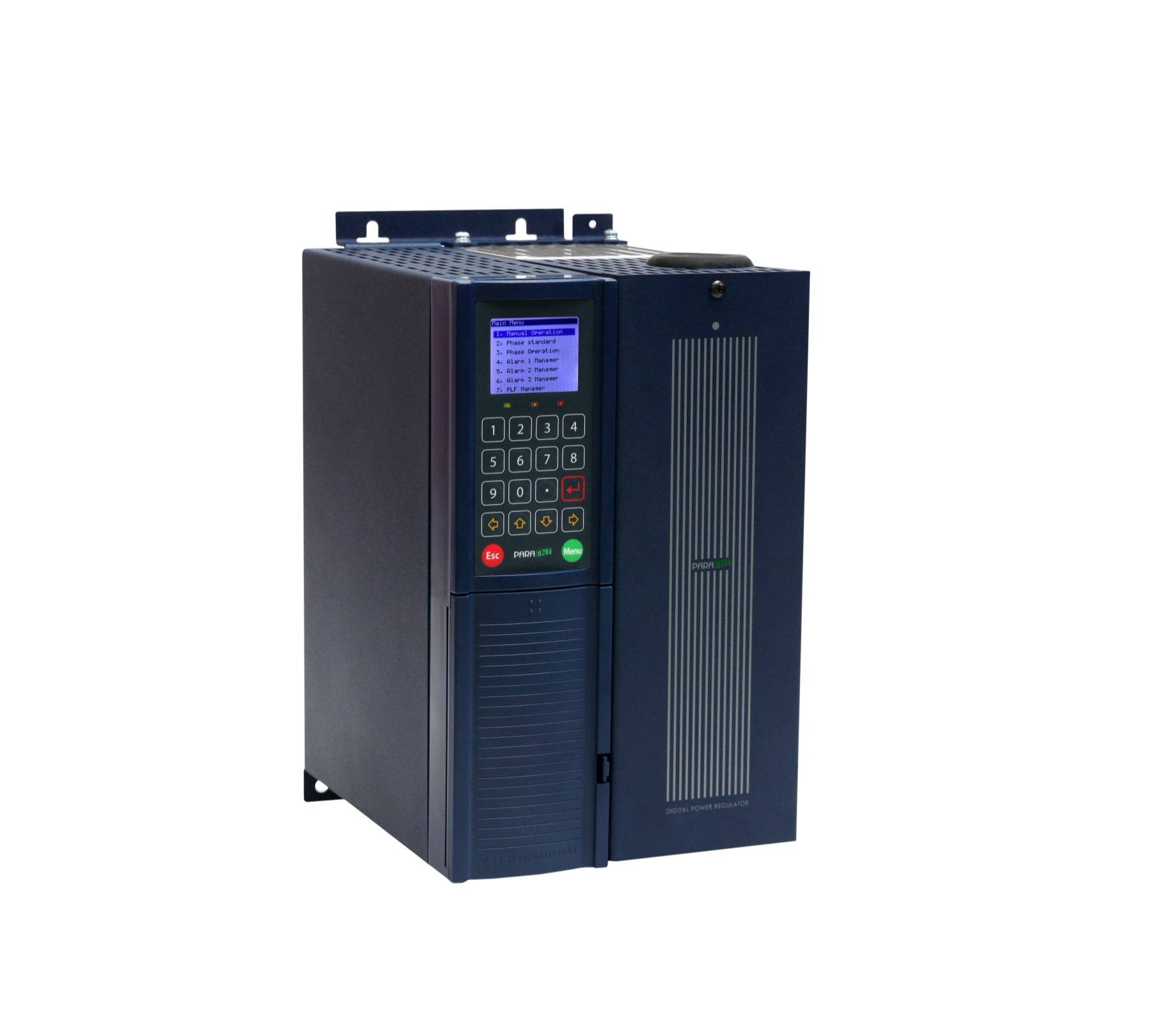

컬러 LCD와 18KEYPAD 적용으로 사용자 인터페이스를 개선했습니다. 자가진단, 테스트 모드, 용이한 파라미터 설정이 가능하며, 본체 부착 및 분리 장착이 모두 가능합니다.

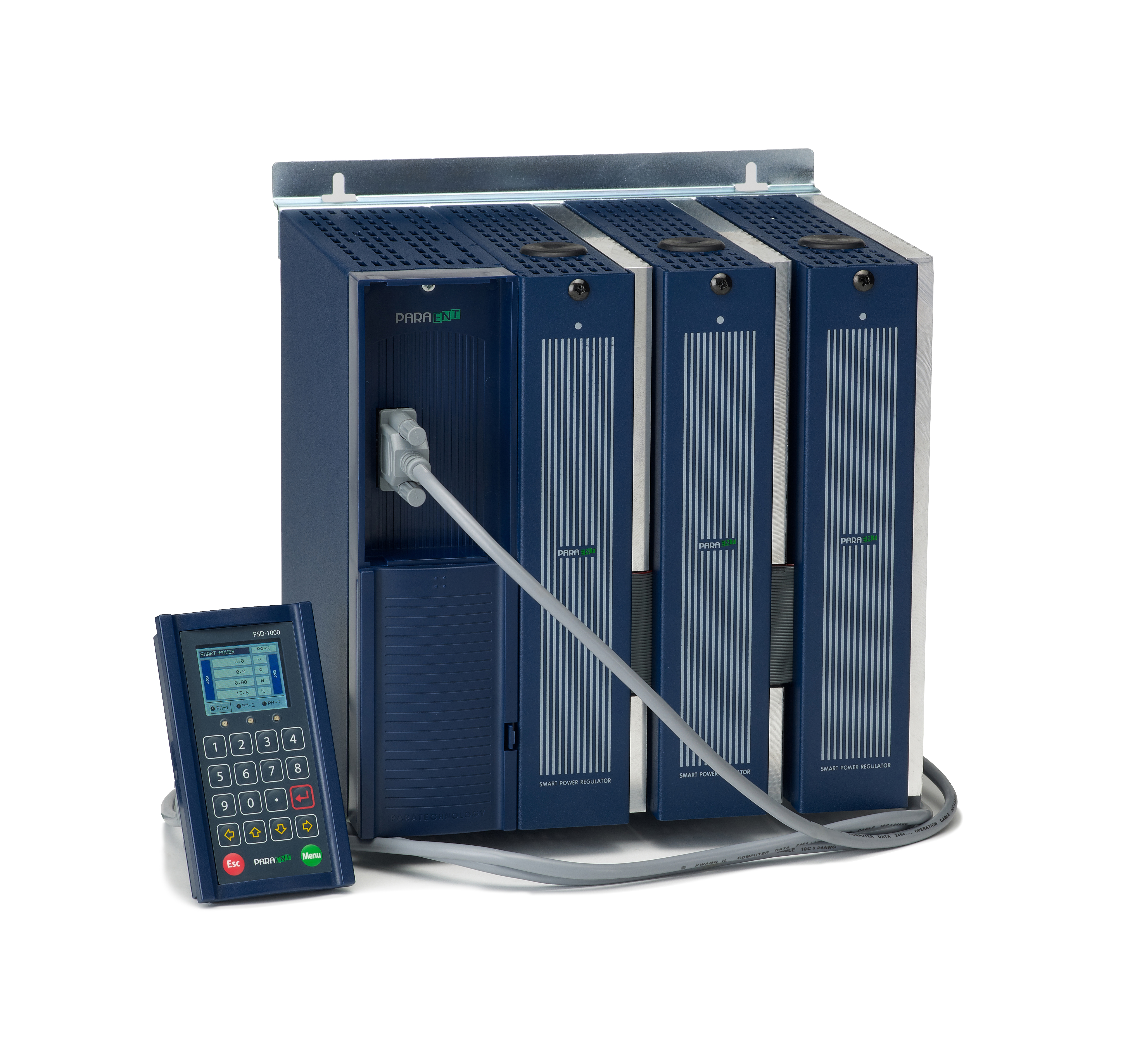

하나의 몸체에 최대 단상 3대의 전력조정기를 탑재하여 비용과 공간을 절약합니다. 단상, 삼상 등 다양한 결선 방식에 대응하며 1P1L, 1P2L, 1P3L, 2P2L, 3P2L, 3P3L, 3P4L, 3P6L 등을 지원합니다.
1) 역률개선 효과

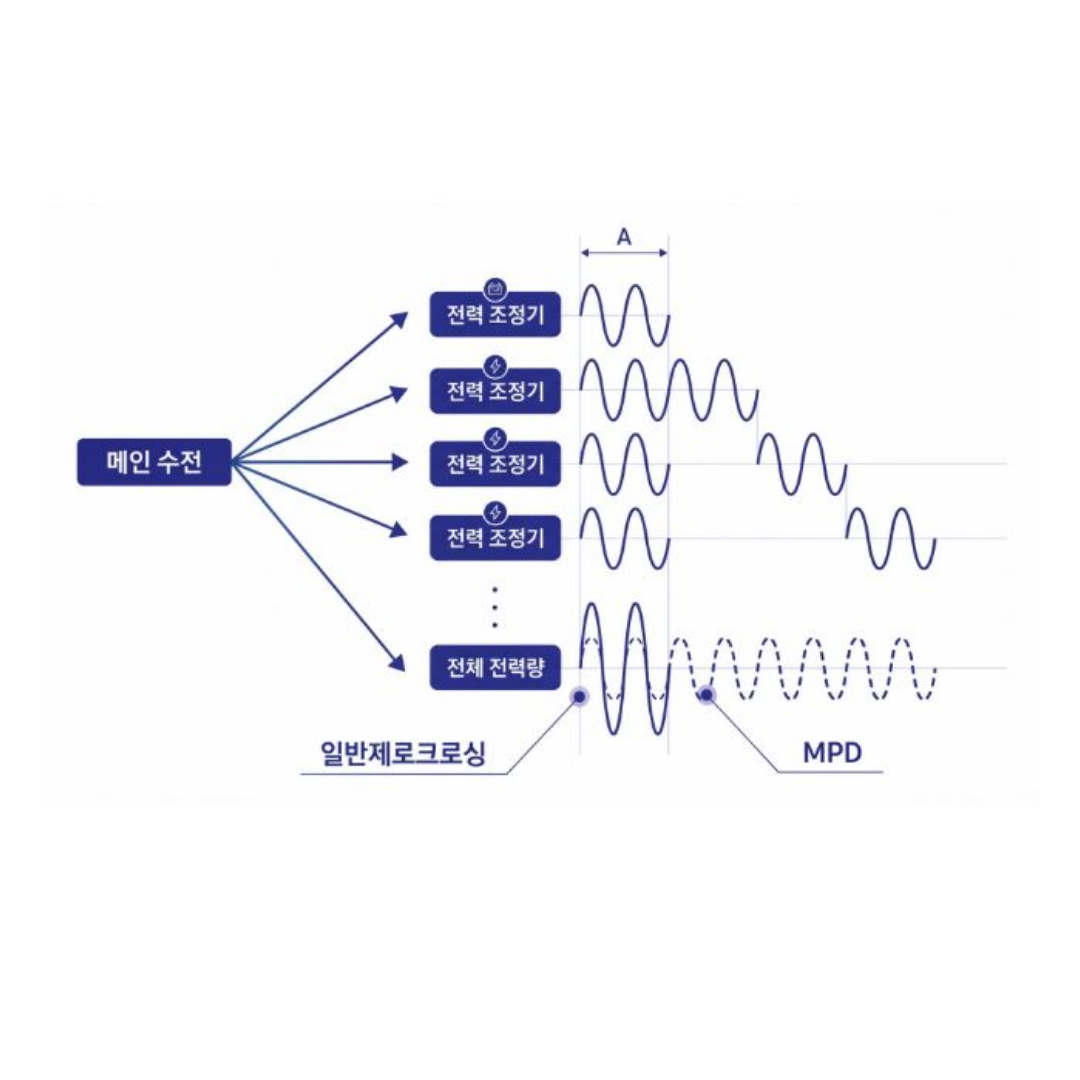

- 최대전력 분산제어는 다수의 전력조정기를 제로크로싱으로 제어 시 각 전력조정기 간의 전력분배로 메인 수전의 전력을 평활하는 기능입니다.

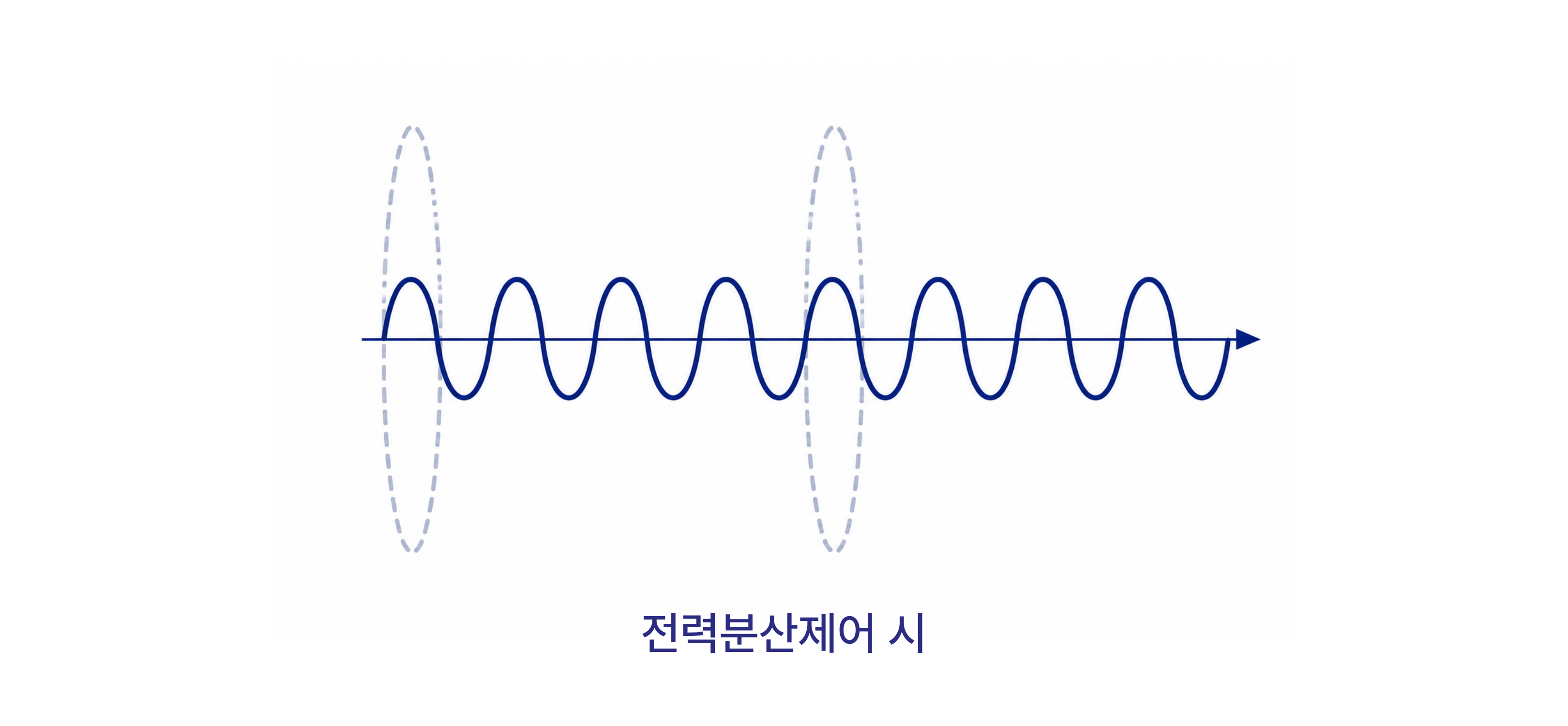

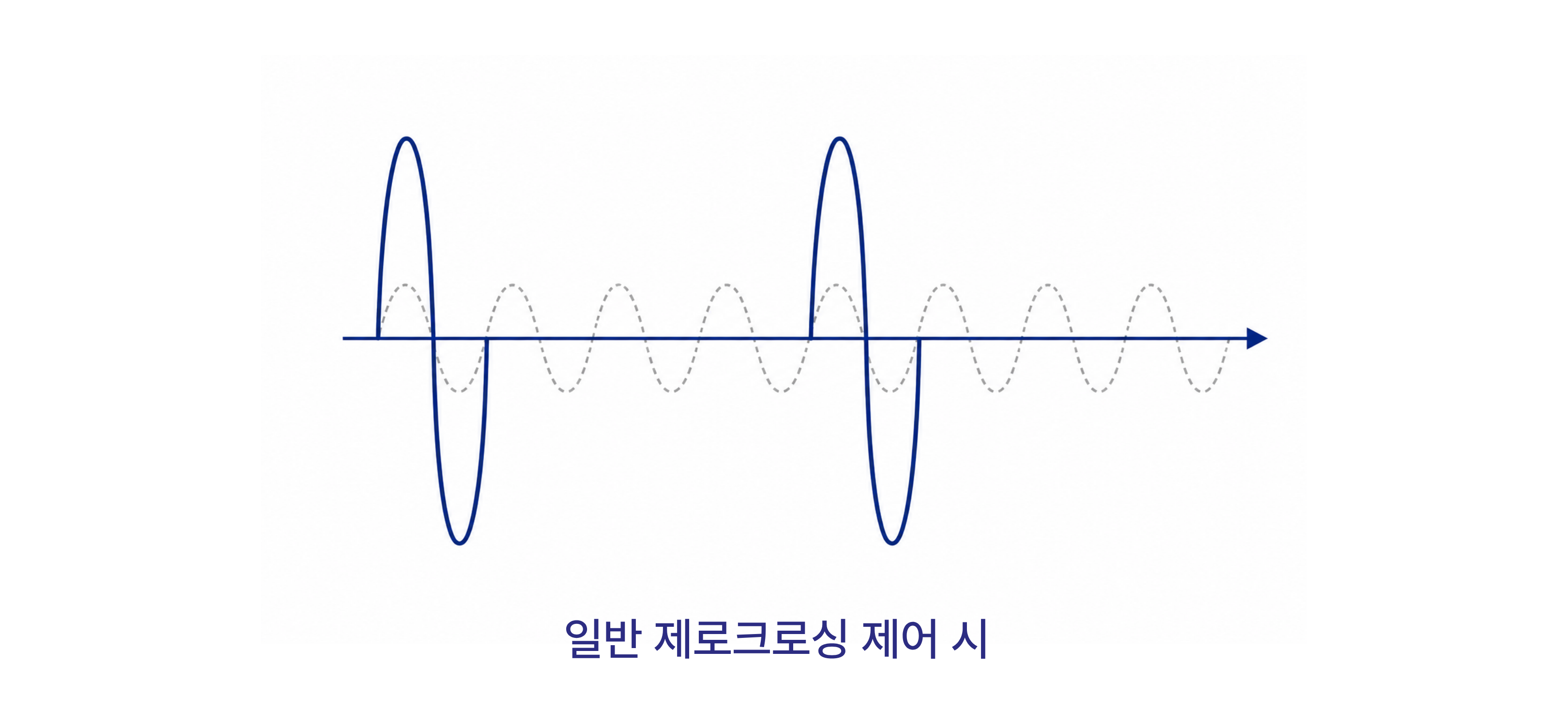

- 일반 제로크로싱 제어방식과 전력분산 제어 시 메인 수전의 파형은 다음의 그림과 같이 나타낼 수 있습니다.
(특허 제10-1405243호 부분부하단선 검출기를 구비한 전력조정기 및 이의 부분부하단선 검출 방법)

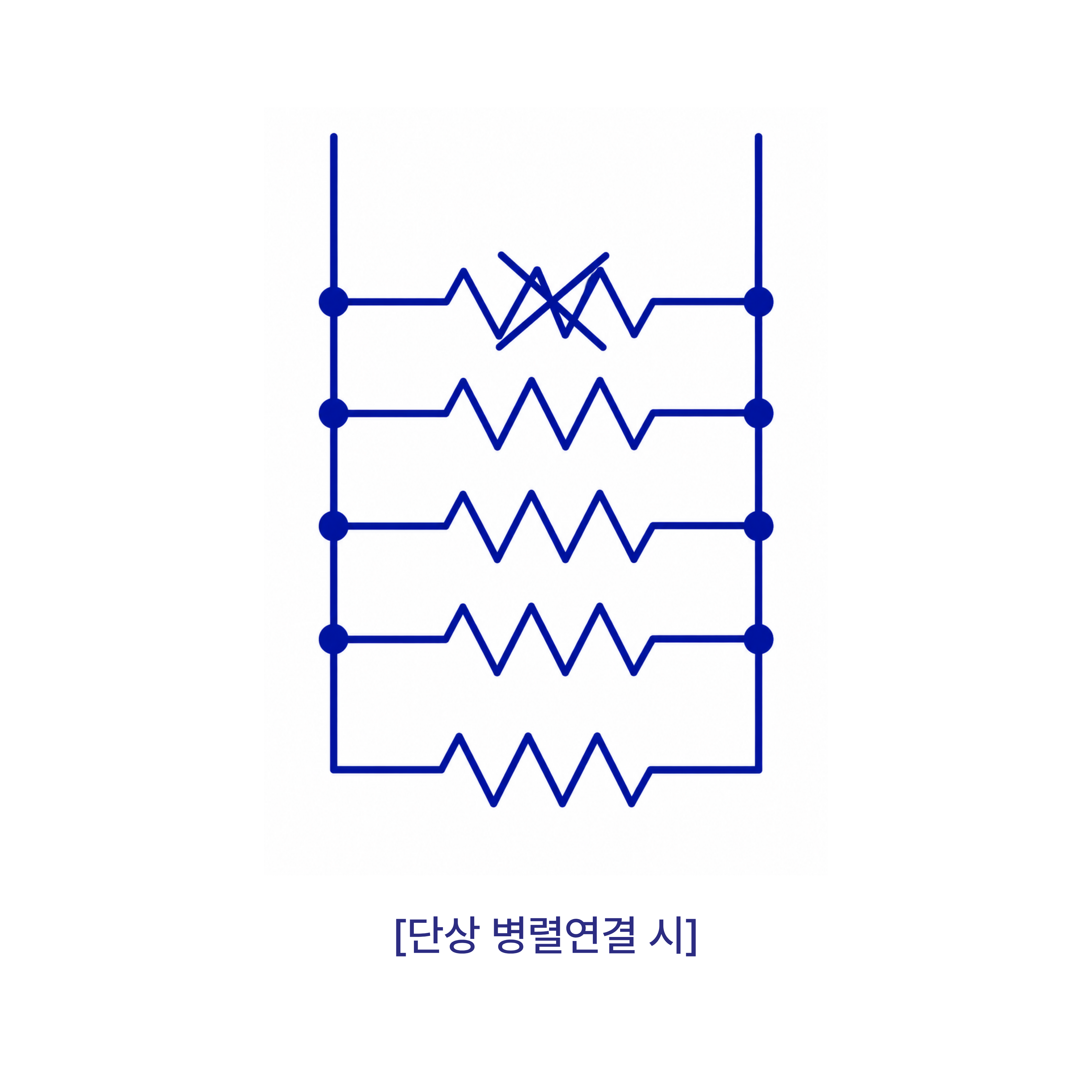

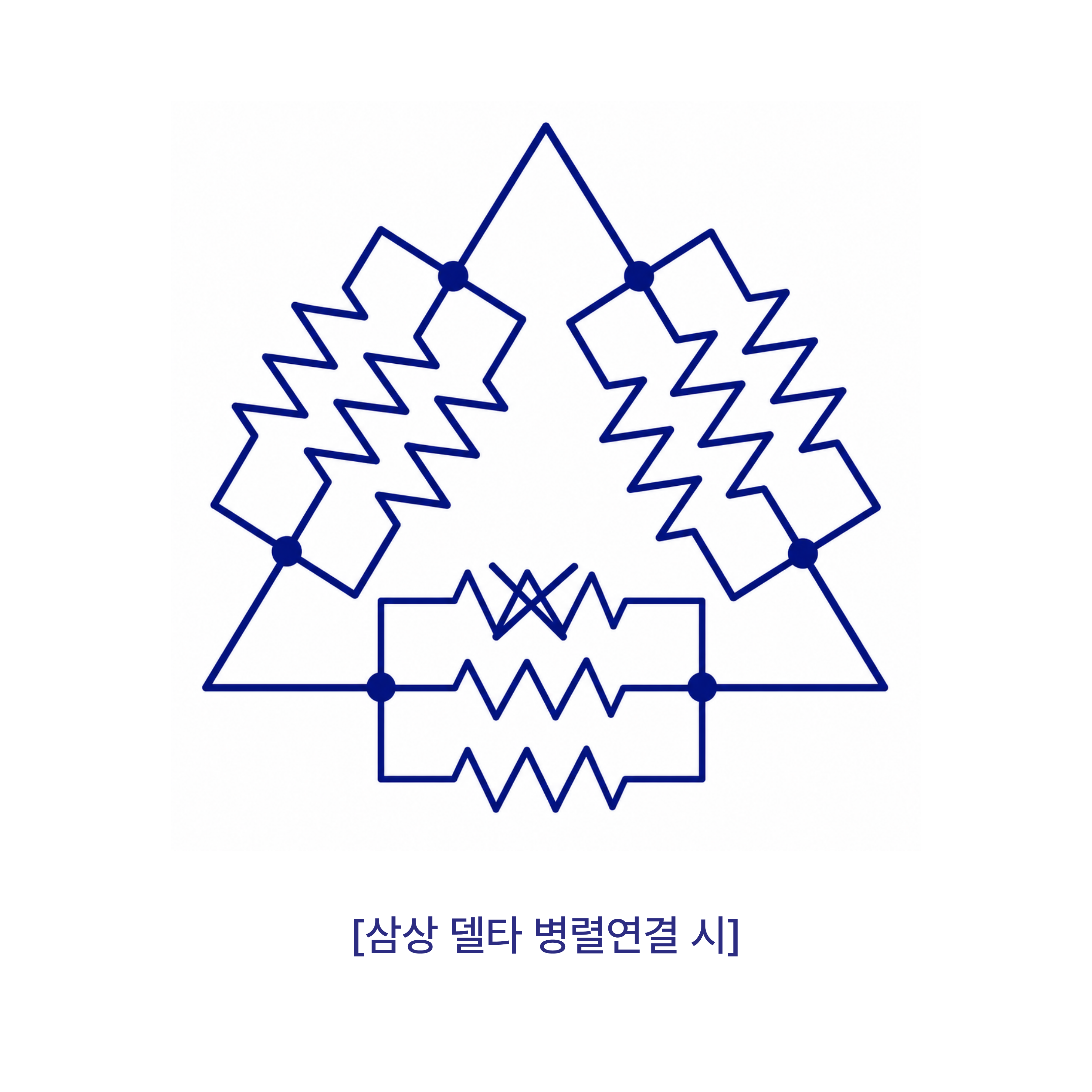

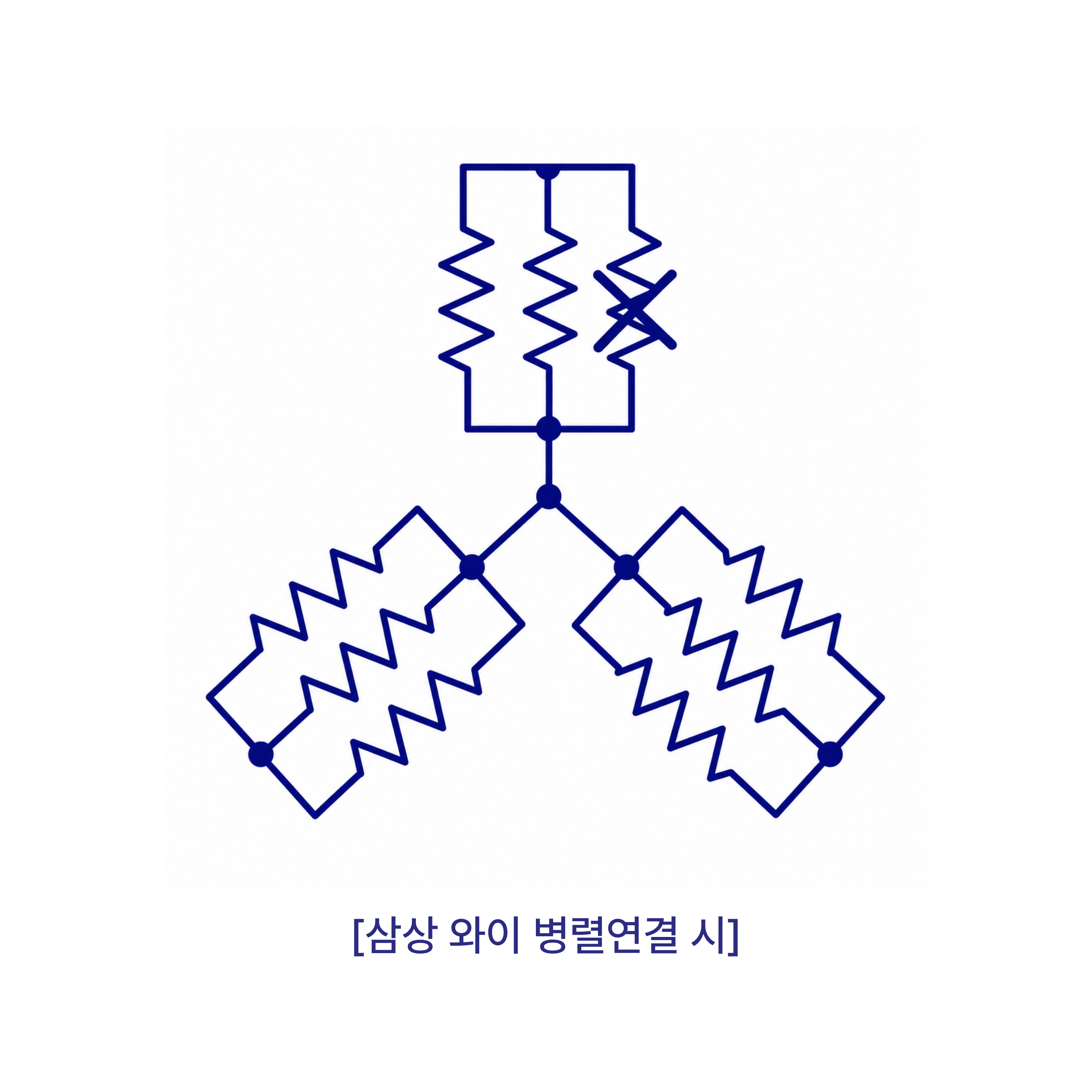

- 한 대의 전력조정기에 여러 개의 병렬 부하 연결 시, 부분적인 부하의 단선을 검출해 내는 기능
- 스마트 전력 조정기는 오토튜닝을 통해 부하 특성 패턴을 획득하여 정확한 부분부하 단선 검출을 실현 하였습니다.

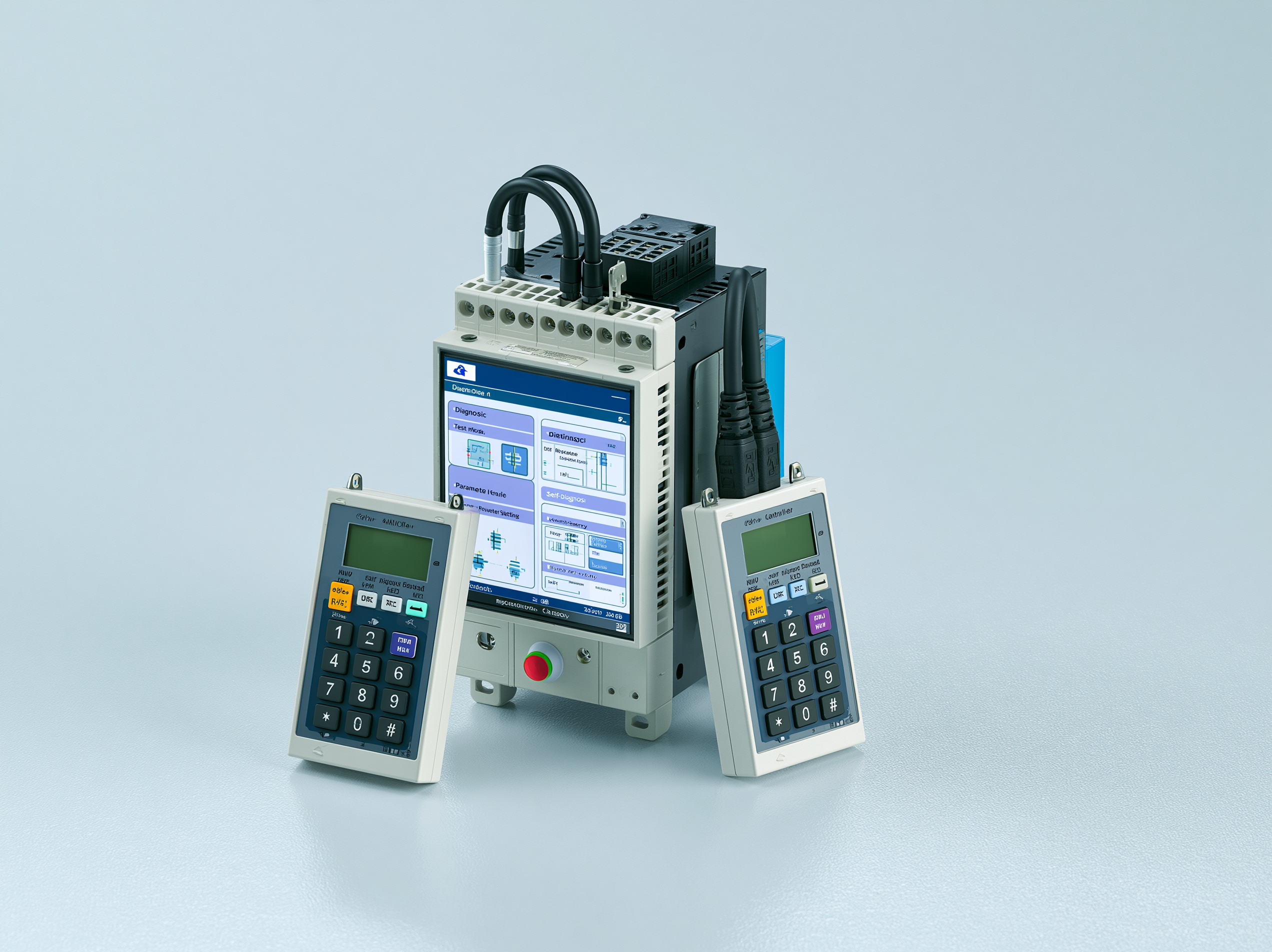

- 컬러 LCD와 18KEYPAD 적용으로 사용자 인터페이스 개선
- 전력조정기의 자가진단 기능탑재, 테스트 모드실행 및 쉬운 파라미터 설정을 통해 고객의 편의성 제고

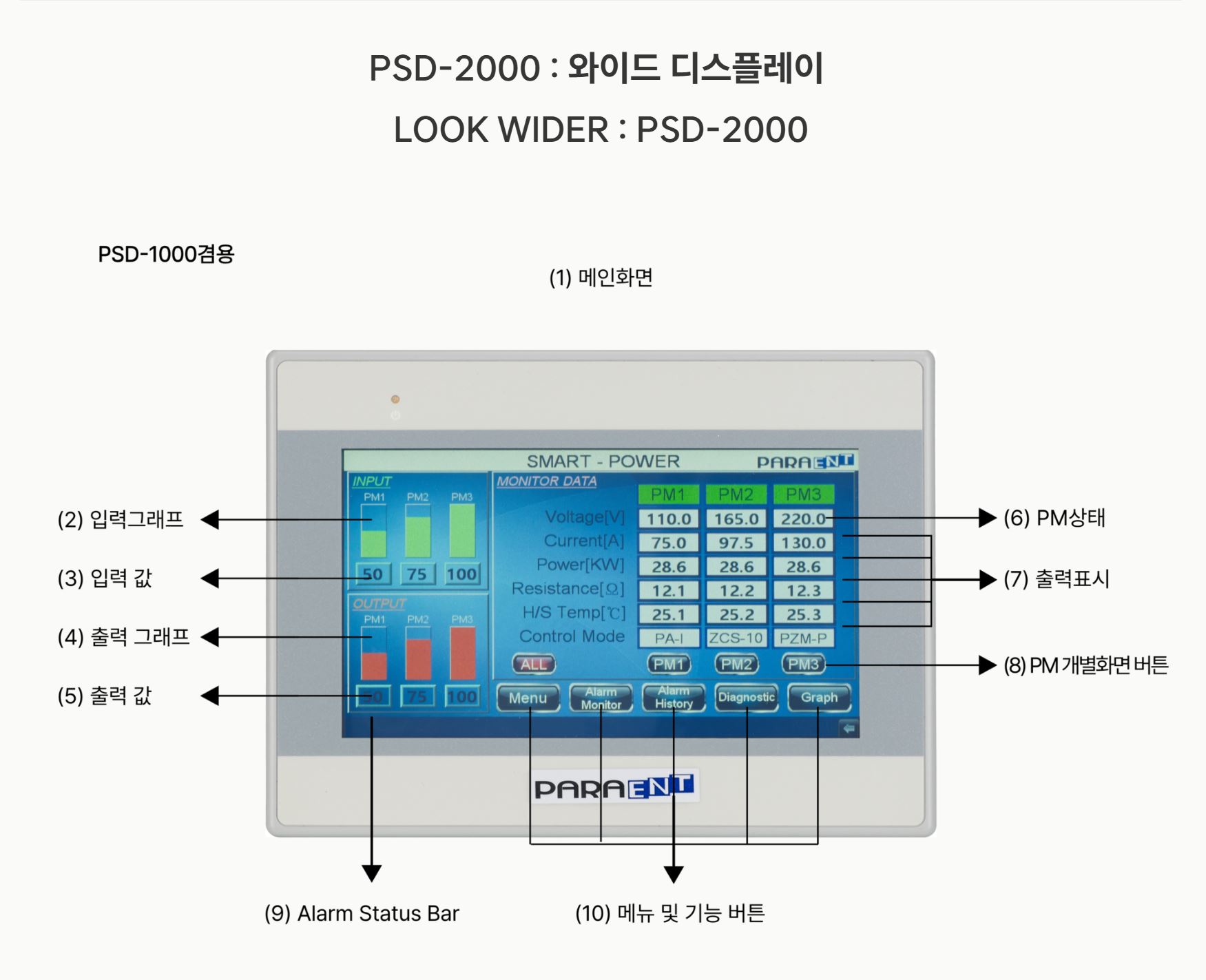

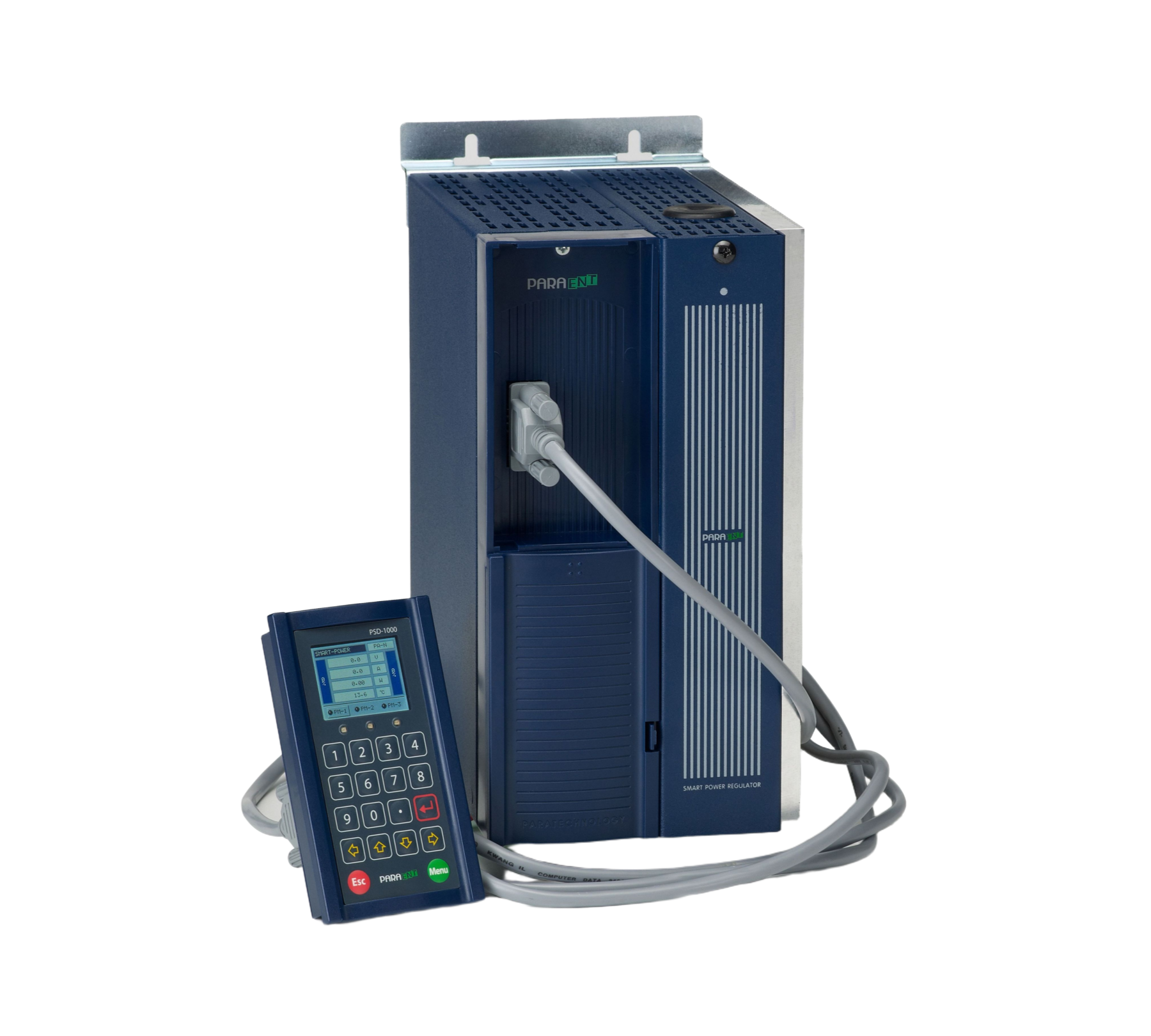

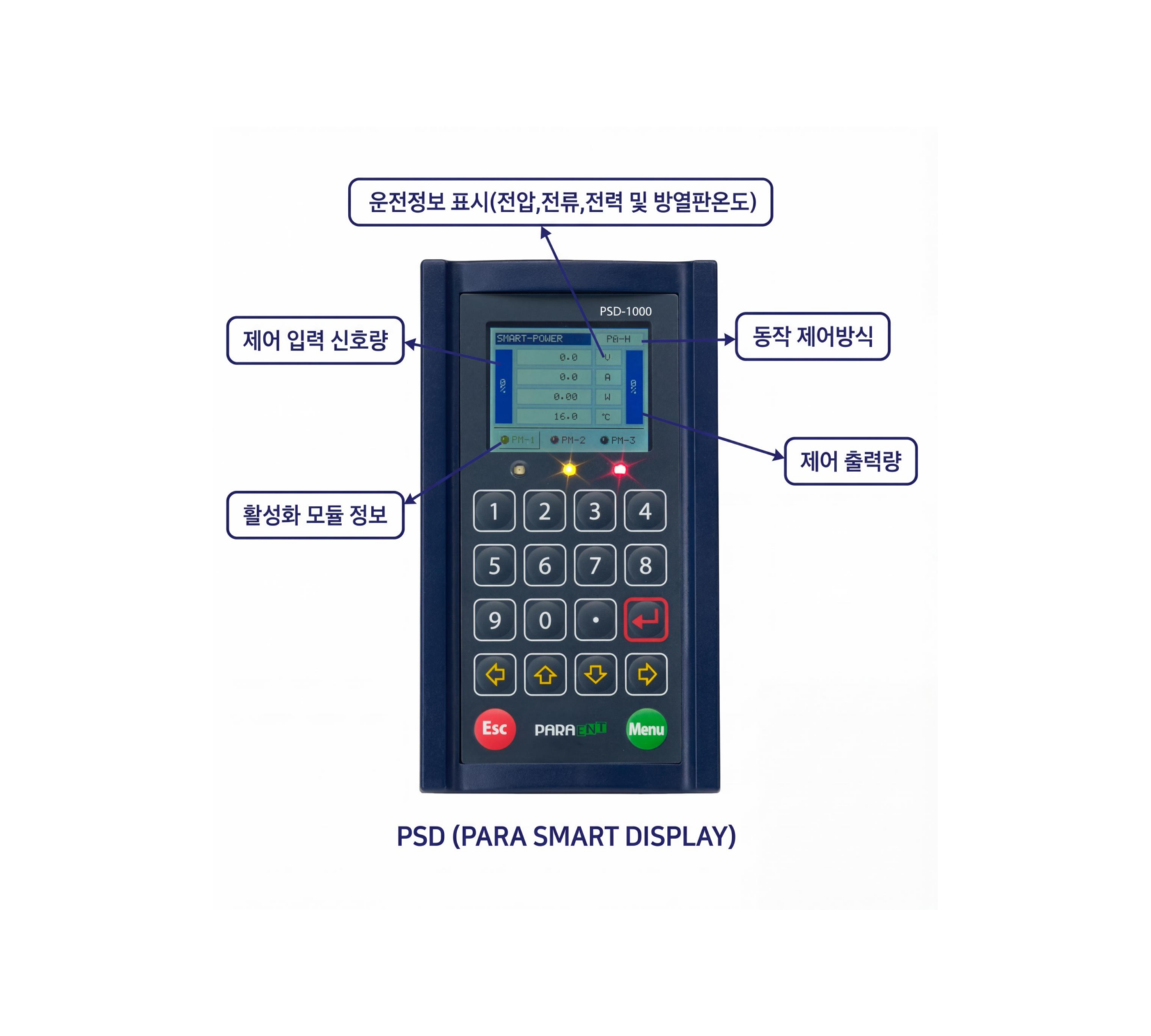

- 또한, PSD (PARA SMART DISPLAY)가 본체와 분리 판넬 외부에 장착이 가능하여 시인성 확보
- 전압/전류/전력/저항(온도:선택시)을 표시하고 각 상의 파라메터를 순환함으로써 사용자의 편의성을 제고
- 입력 및 출력량을 그래프로 나타냄으로써 현시성을 증가 시킴

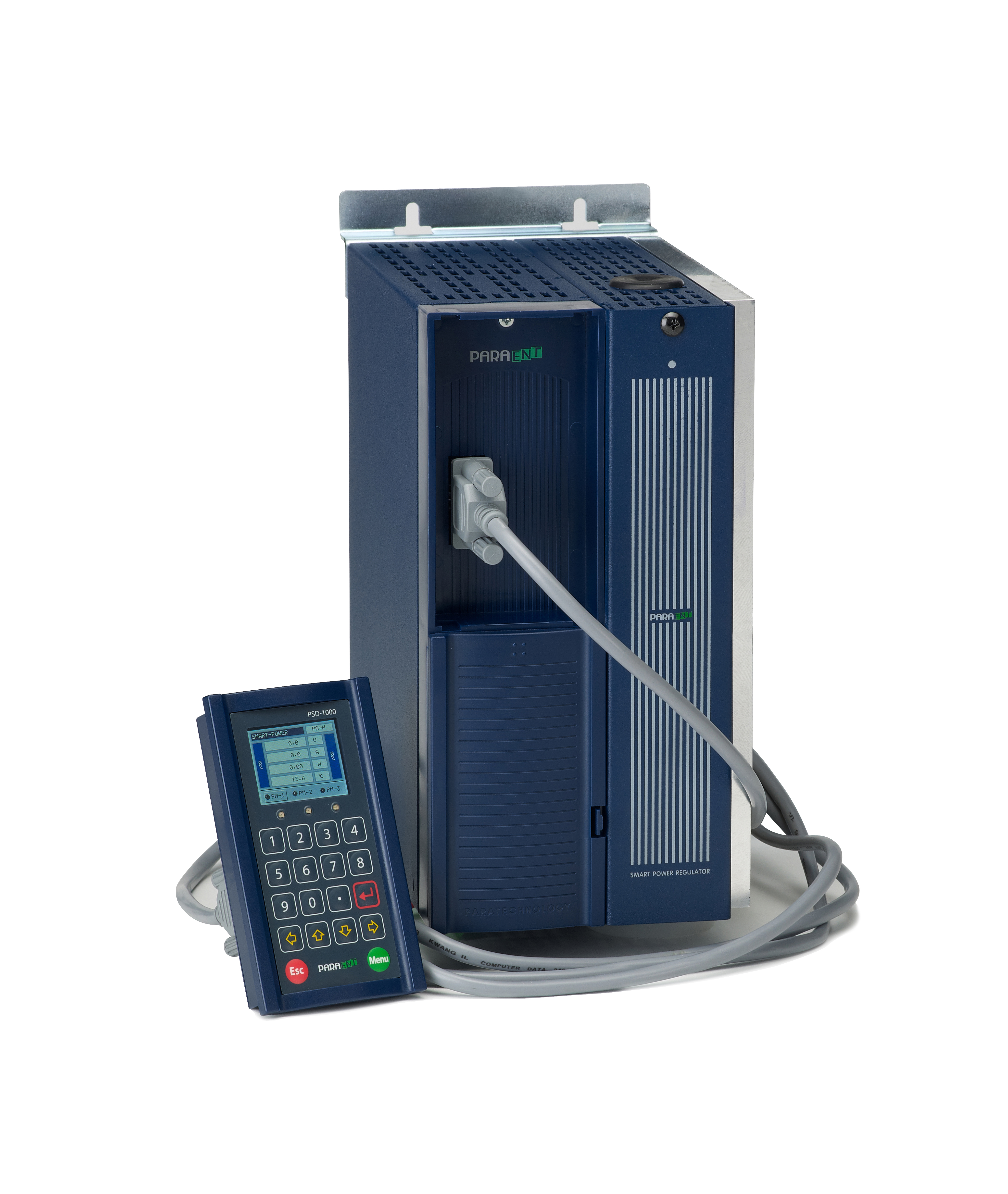

- 설정 유니트의 탈.부착이 가능하며, 유니트를 탈착하여 패널의 전면부에 설치 시, 전류계 및 전압계를 별도로 부착하지 않아도 되는 장점이 있음.

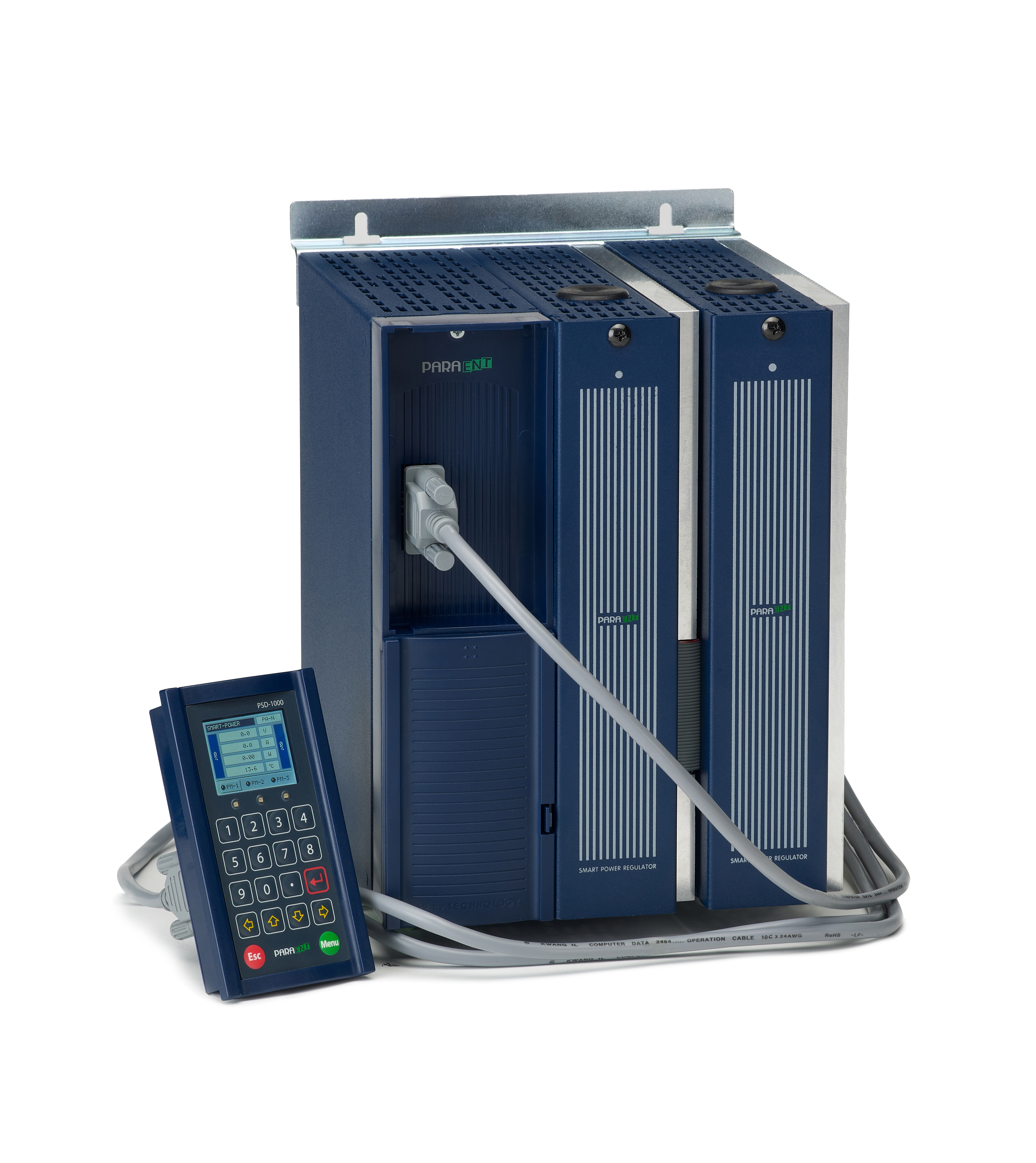

- 비용 및 공간 절약을 위해 하나의 몸체에 최대 단상 3대의 전력조정기를 탑재하여 각각의 입력신호에 따라 제어가 되며 모든 히터결선에 사용 할 수 있도록 설계.
- 각각의 알람을 사용자의 선택에 따라 3개의 릴레이 중 택일하여 신호 발생
- 알람 발생 시, 출력을 차단여부 고객이 선택
- 펜의 수명연장을 위해 고객이 지정하는 방열판의 온도에 따라 펜 구동
- 방열판 과열 방지를 위해 고객이 원하는 온도에서 경고 및 알람 발생 지정
- 알람의 종류
① 과전류 ② 휴즈 단선 ③ 히터 단선 ④ 방열판 과열 ⑤ SCR 소자소손 ⑥ U.L ⑦ 메인전원 차단 알람 ⑧ FAN고장 알람 ⑨ 주파수Noise 알람 ⑩ PLF(부분부하단선 알람)
- 통신방식 : RS-485 2 WIRE 반이중방식
- 통신속도 : 4800, 9600, 19200, 38400, 57600, 최대 115200bps
- 최대 접속가능 대수 : 32대
- 프로토콜 : Modbus-RTU Protocol
- 통신을 통한 READ & WRITE 기능 실행
- USER INTERFACE 제공
SMC(제어부) + PM(파워 모듈) 구조로 구성됩니다.
| 항목 | 사양 |
|---|---|
| 사용전압 | 110V / 220V / 380V / 440V (최소 50V, 최대 500V) |
| 허용전압 변동범위 | 정격전압의 ±10% |
| 정격전류 | 25A, 40A, 55A, 70A, 90A, 110A, 130A, 160A, 200A, 250A, 320A, 400A, 500A, 700A, 1000A, 1400A, 2000A, 2500A |
| 정격전류 (CE인증) | 25A, 40A, 55A, 70A, 90A, 110A, 130A, 160A, 200A, 250A, 320A, 400A, 500A |
| 정격전류 (UL인증) | 25A, 40A, 55A, 70A, 100A, 130A, 160A, 200A, 250A, 320A, 400A, 500A |
| 정격 주파수 | 50/60Hz (자동선택) |
| 최소부하전류 | 1A |
| 출력범위 | 위상각 제어 / 제로크로싱 제어: 0 ~ 99.8% |
| 제어전원 | DC 24V |
| 소비전력 | Max. 15W (FAN 전원 별도) |
| 제어입력 신호 | 4~20mA (임피던스 150Ω) 3CH / 0~5V, 1~5V, 0~10V, 10K VOL(선택) 1CH |
| 입력 접점 | Switch Input 3CH |
| 출력 접점 | Relay Out 6CH (Alarm 3CH, Fan Control 3CH) |
| 제어방법 | 위상각 / 제로크로싱(MPD 옵션) / PZ 혼합모드 |
| 내전압 | AC 3KV (Step 1Min.) |
| 절연저항 | 10MΩ 이상 |
| 냉각방식 | 55A 이하 자연공냉 / 70A 이상 강제공냉 |
| 알람기능 | 과전류(OC), 과전류 경고(OCW), 방열판 과열(OTW/OT), 휴즈단선(FUSE), 부하단선(LINE), SCR 소자 이상(SCR), 부분부하단선(PLF), 주전원 차단(MPF), FAN 고장(FAN), 부하불평형(UL) — 총 10종 |
| 동작 보증 온도 | 0 ~ 40℃ |
| 사용습도 범위 | 30% ~ 90% RH (결로가 없을 것) |
| SMC (제어부) | 32Bit CPU 적용 (12Bit ADC) |
| PM (파워 모듈) | 출력전압 / 전류 RMS 측정 |
| PSD (디스플레이) | 컬러 LCD 및 18Key Pad |
| 통신 | RS-485 2Wire, 최대 115,200bps, Modbus-RTU, 최대 32대 접속 |
| 항목 | 사양 |
|---|---|
| 화면 해상도 | 800 × 480 |
| 밝기 · 명암비 | 350 cd/m² · 500:1 |
| 백라이트 | LED · 수명 30,000Hrs 이상 |
| 색상 | 16.7M 컬러 |
| 터치 방식 | 4선식 저항막 방식 |
| 메모리 | Flash 128M · RAM 128M |
| USB / Ethernet | USB 2.0 × 1 · 10/100BASE-T × 1 |
| COM 포트 | COM1: RS-232 · COM2: RS-485 2W/4W · COM3: RS-485 2W |
| 제어전원 | DC 24V ±20% · 소비전류 350mA |
| 동작 온도 · 습도 | 0 ~ 50℃ · 10 ~ 90%RH (결로 없을 것) |
| 방진 · 방수 | 전면 패널 NEMA4 / IP65 |

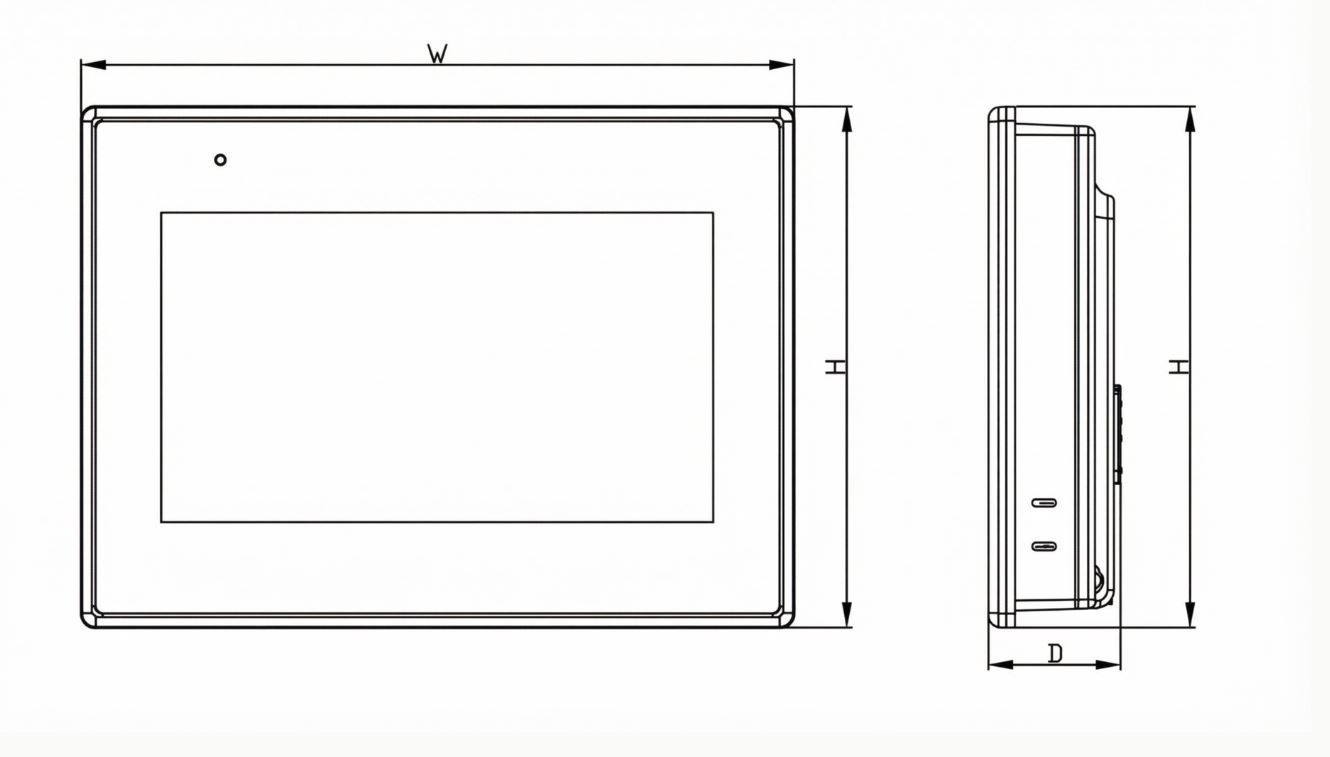

| 외형크기 (W×H×D) | 200.3 × 146.3 × 34.0 mm · 패널 컷아웃 192 × 138 mm |
* SMC · PM 외형크기는 전류 용량별로 상이합니다. 상세 치수는 카탈로그를 참조하십시오.
