集成Paraent全部电力调整器技术的新一代旗舰产品

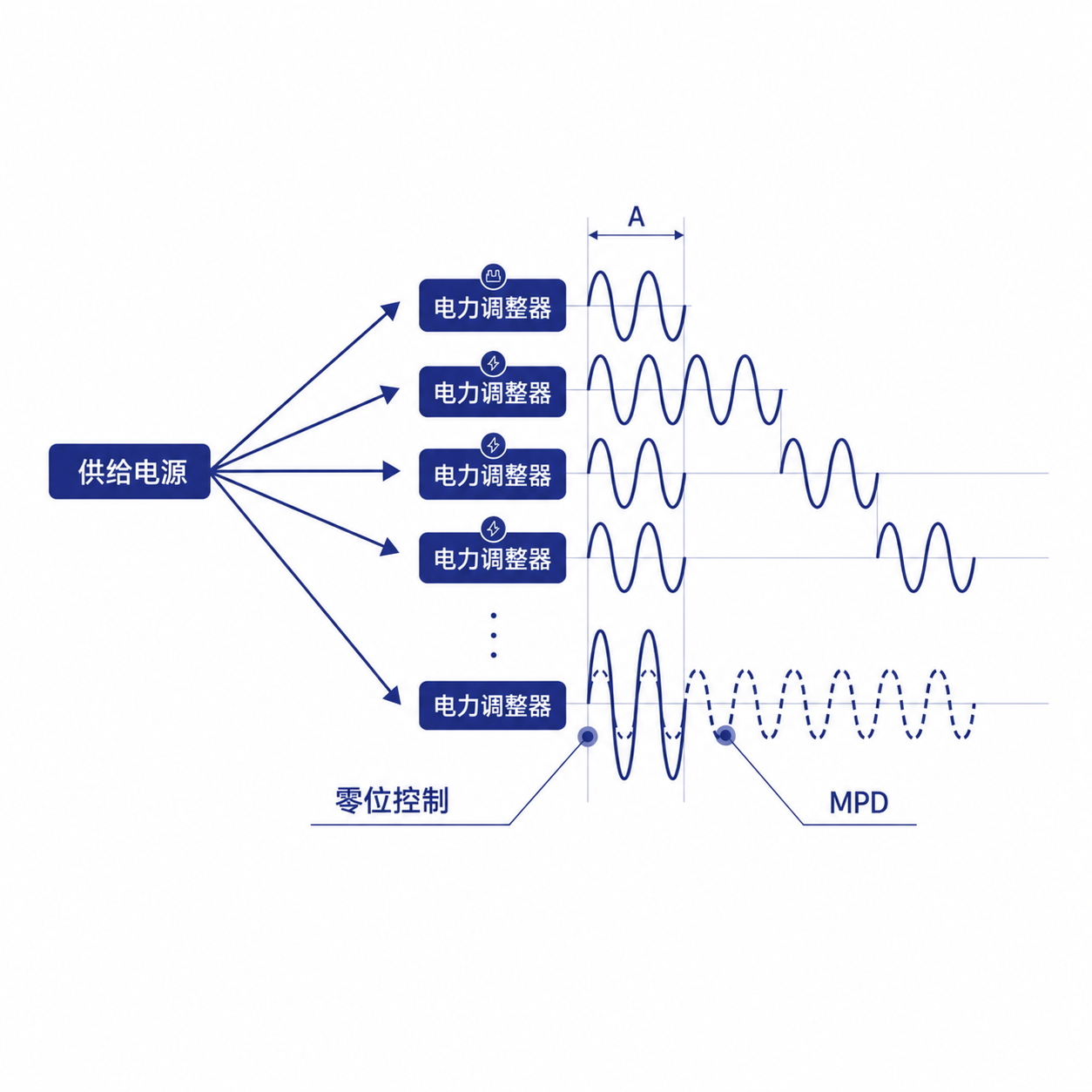

最大功率分配控制功能通过在多台电力调整器间分配功率（过零控制时），平滑主电源负荷，改善功率因数并降低峰值功率。
当多个并联负载连接到单台电力调整器时，检测局部负载断路的功能。自动调谐获取负载特性模式，实现精确检测。
搭载彩色LCD和18键盘的改进用户界面。支持自诊断、测试模式、便捷参数设置。可安装在主机上或独立安装在面板上。
在一个机体内安装最多3台单相电力调整器，节省成本和空间。支持多种接线方式：1P1L、1P2L、1P3L、2P2L、3P2L、3P3L、3P4L、3P6L。
1) 功率因数改善效果
- 最大功率分配控制通过在多台电力调整器间分配功率（过零控制时），平滑主电源负荷。

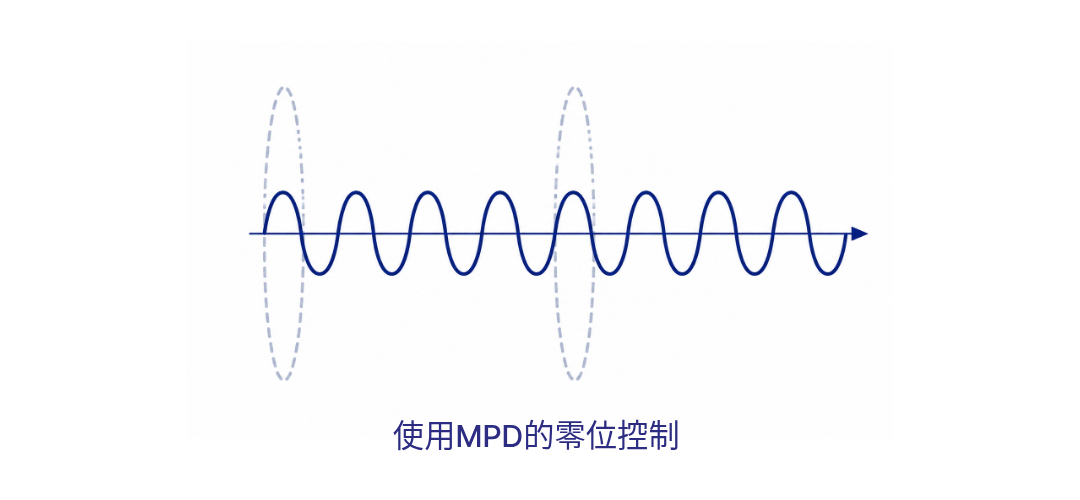

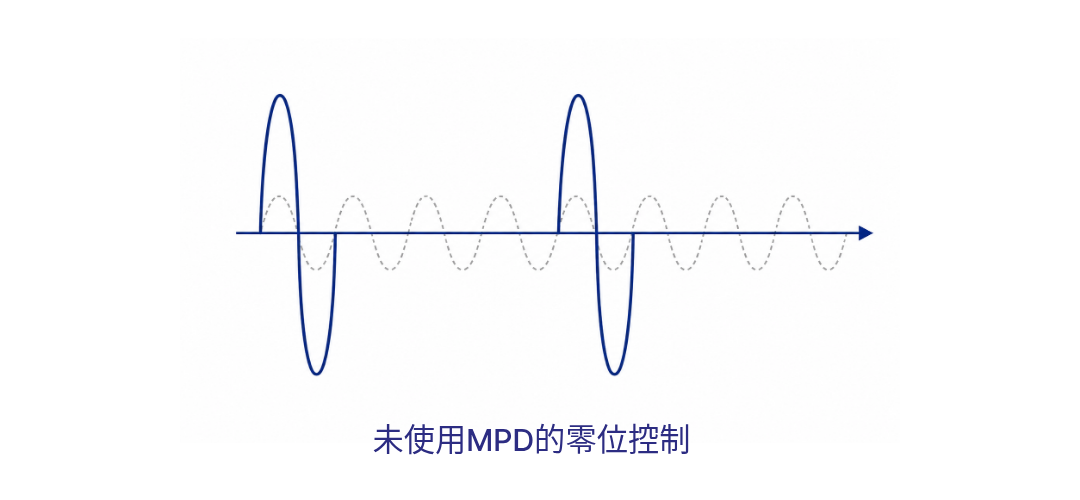

- 普通过零控制与功率分配控制时主电源波形的对比如下图所示。
（专利第10-1405243号：具有局部负载断路检测器的电力调整器及其检测方法）

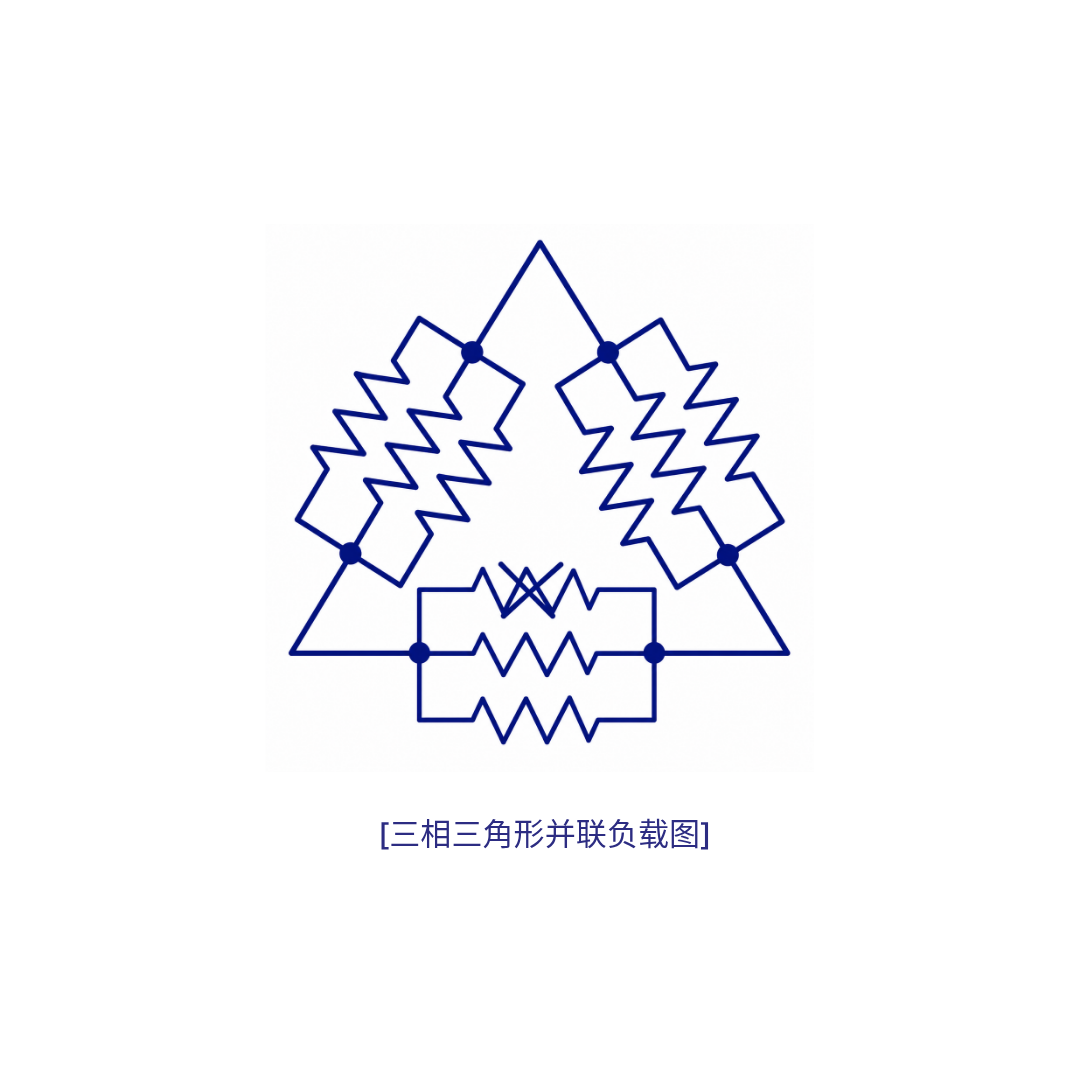

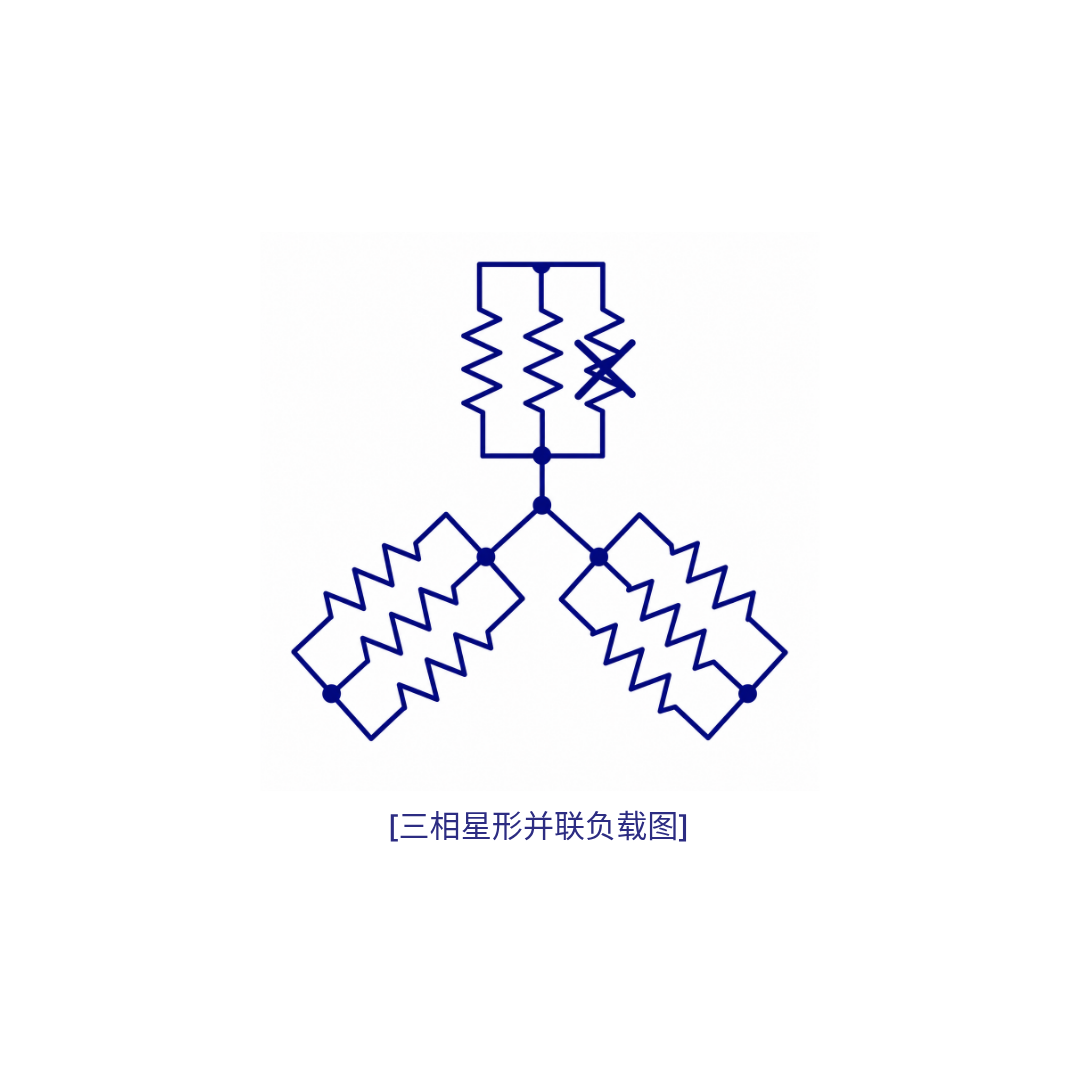

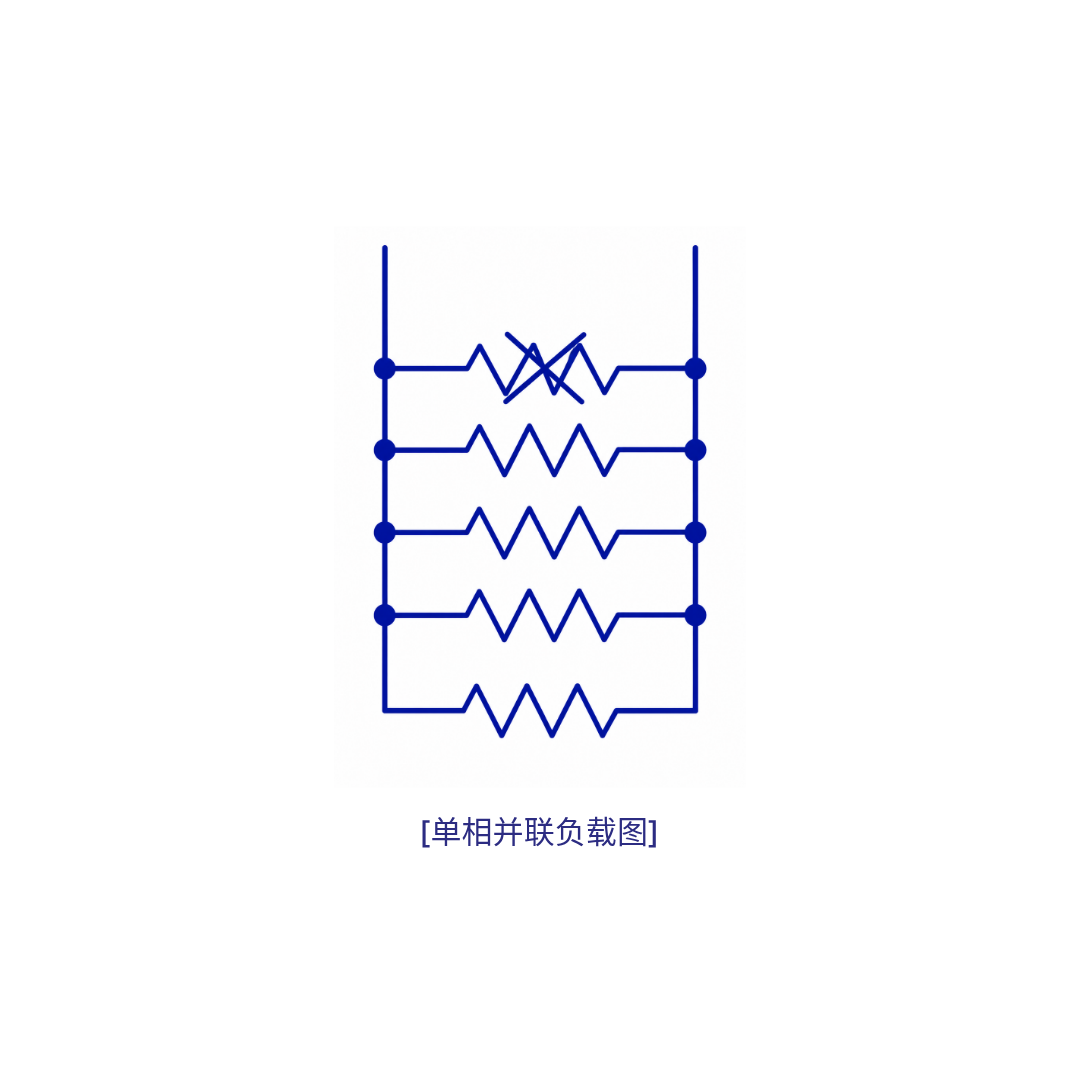

- 检测一台电力调整器连接多个并联负载时发生的局部负载断路。
- 通过自动调谐获取负载特性模式，实现精确的局部负载断路检测。

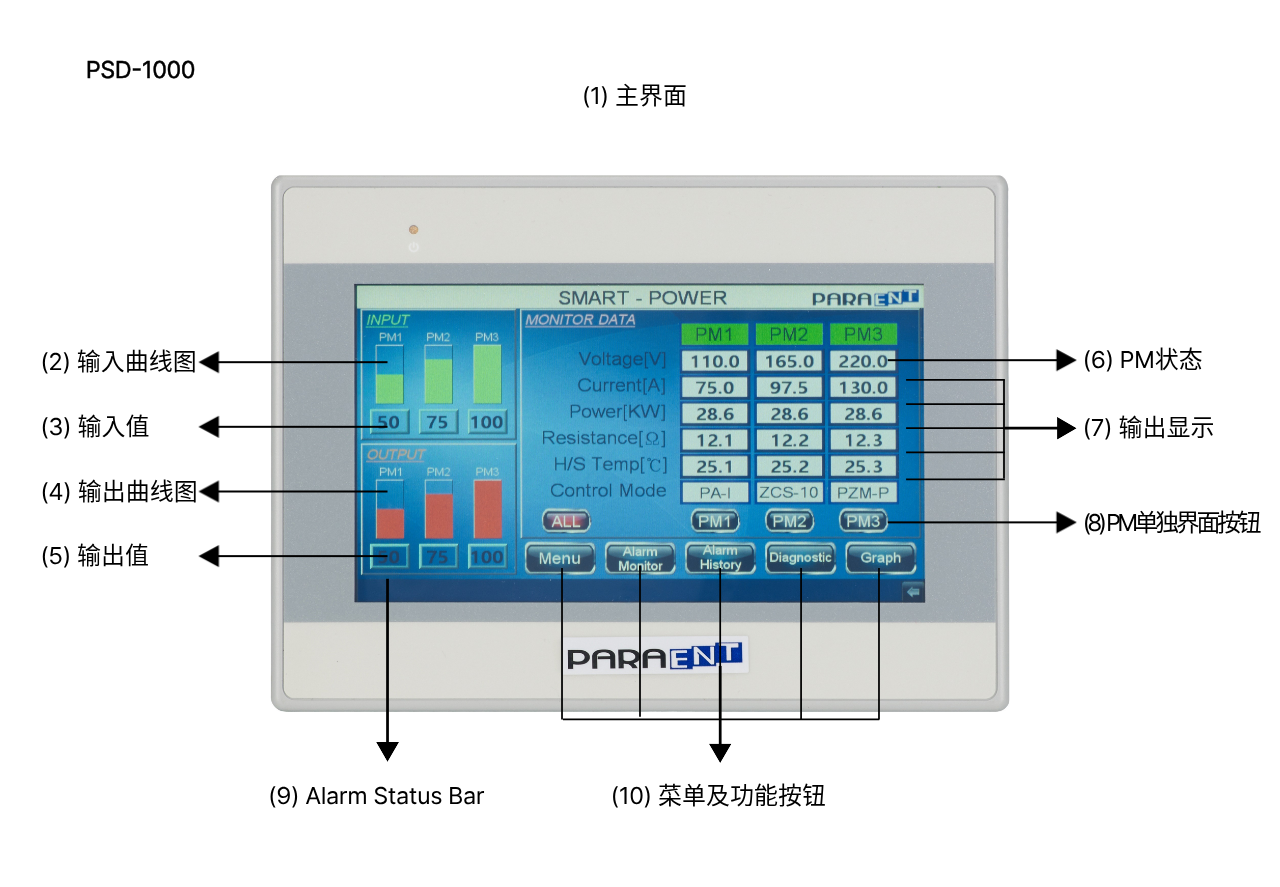

- 搭载彩色LCD和18键盘，改善用户界面。
- 具备自诊断功能、测试模式执行及便捷参数设置，提升用户便利性。
- PSD可安装在本体上，也可分离安装在面板外部，确保可视性。
- 显示电压/电流/功率/电阻（温度：可选），循环显示各相参数，提升用户便利性。
- 以图形方式显示输入量和输出量，提升实时可视性。
- 显示单元可拆卸，安装于面板正面时无需另行安装电流表和电压表。
- 为节省成本和空间，在一个机体内最多可安装3台单相电力调整器，根据各自的输入信号进行控制，适用于所有加热器接线方式。
- 各报警可根据用户选择路由到3个继电器之一。
- 报警触发时是否切断输出由用户选择。
- 风扇根据用户设定的散热器温度驱动，延长风扇寿命。
- 散热器过热的预警和报警温度由用户指定。
- 报警种类：
① 过流 ② 保险丝断开 ③ 加热器断路 ④ 散热器过热 ⑤ SCR元件故障 ⑥ 负载不平衡 ⑦ 主电源断开报警 ⑧ FAN故障报警 ⑨ 频率噪声报警 ⑩ PLF（局部负载断路报警）
- 通信方式：RS-485 2线半双工
- 通信速度：4800、9600、19200、38400、57600、最高115,200bps
- 最大连接台数：32台
- 协议：Modbus-RTU
- 通过通信执行READ & WRITE操作
- 提供USER INTERFACE
由SMC（控制单元）+ PM（功率模块）结构构成。
| 项目 | 规格 |
|---|---|
| 工作电压 | 110V / 220V / 380V / 440V（最低50V，最高500V） |
| 允许电压变动范围 | 额定电压 ±10% |
| 额定电流 | 25A, 40A, 55A, 70A, 90A, 110A, 130A, 160A, 200A, 250A, 320A, 400A, 500A, 700A, 1000A, 1400A, 2000A, 2500A |
| 额定电流（CE认证） | 25A, 40A, 55A, 70A, 90A, 110A, 130A, 160A, 200A, 250A, 320A, 400A, 500A |
| 额定电流（UL认证） | 25A, 40A, 55A, 70A, 100A, 130A, 160A, 200A, 250A, 320A, 400A, 500A |
| 额定频率 | 50/60Hz（自动选择） |
| 最小负载电流 | 1A |
| 输出范围 | 相位角控制 / 过零控制：0 ~ 99.8% |
| 控制电源 | DC 24V |
| 功耗 | Max. 15W（风扇电源另计） |
| 控制输入信号 | 4~20mA（阻抗 150Ω）3CH / 0~5V, 1~5V, 0~10V, 10K VOL（可选）1CH |
| 输入接点 | Switch Input 3CH |
| 输出接点 | Relay Out 6CH（Alarm 3CH, Fan Control 3CH） |
| 控制方式 | 相位角 / 过零（MPD选项）/ PZ复合模式 |
| 绝缘强度 | AC 3KV（Step 1Min.） |
| 绝缘电阻 | 10MΩ以上 |
| 冷却方式 | 55A及以下自然冷却 / 70A及以上强制冷却 |
| 报警功能 | 过流(OC)、过流预警(OCW)、散热器过热(OTW/OT)、保险丝断开(FUSE)、负载断路(LINE)、SCR故障(SCR)、局部负载失效(PLF)、主电源断开(MPF)、FAN故障(FAN)、负载不平衡(UL) — 共10种 |
| 工作温度 | 0 ~ 40℃ |
| 湿度范围 | 30% ~ 90% RH（无结露） |
| SMC（控制单元） | 32位CPU（12位ADC） |
| PM（功率模块） | 输出电压/电流RMS测量 |
| PSD （显示屏） | 彩色LCD及18键盘 |
| 通信 | RS-485 2线，最高115,200bps，Modbus-RTU，最多32台连接 |
| 项目 | 规格 |
|---|---|
| 画面分辨率 | 800 × 480 |
| 亮度·对比度 | 350 cd/m² · 500:1 |
| 背光 | LED · 寿命30,000Hrs以上 |
| 色彩 | 16.7M色 |
| 触摸方式 | 4线电阻膜方式 |
| 存储器 | Flash 128M · RAM 128M |
| USB / Ethernet | USB 2.0 × 1 · 10/100BASE-T × 1 |
| COM端口 | COM1: RS-232 · COM2: RS-485 2W/4W · COM3: RS-485 2W |
| 控制电源 | DC 24V ±20% · 消耗电流 350mA |
| 工作温度·湿度 | 0 ~ 50℃ · 10 ~ 90%RH（无结露） |
| 防护等级 | 前面板 NEMA4 / IP65 |
| 外形尺寸 (W×H×D) | 200.3 × 146.3 × 34.0 mm · 面板开孔 192 × 138 mm |
* SMC·PM外形尺寸因电流容量而异，详细尺寸请参阅目录。
