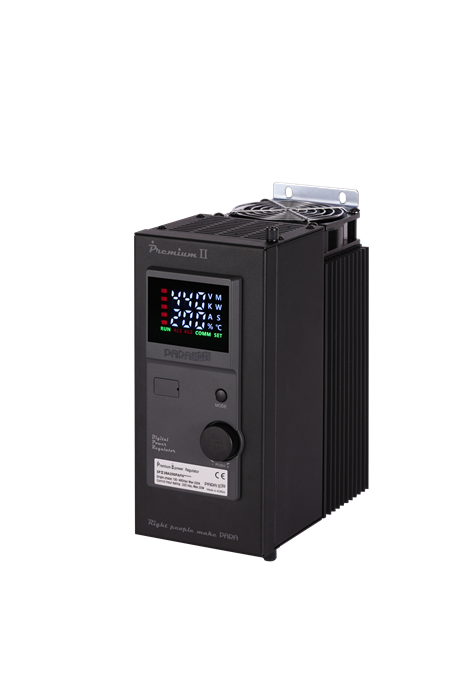

P-TYPE의 명성과 기술은 그대로, 가격은 과감하게 낮춘 합리적인 차세대 전력조정기
고객이 선택한 전압을 기준으로 제어의 기준을 자동 설정하여 경쟁사 제품보다 정밀한 제어를 실현합니다.
전압·전류 디스플레이와 혼합제어(위상각 제어 → 제로크로싱 제어 자동 변환)를 기본 탑재하여 복잡함을 줄이고 효율을 높입니다.
알람 히스토리, 자가진단, PLF 튜닝, RS-485 통신을 기본으로 제공합니다. 고가 제품의 편의 기능을 기본 탑재하여 더욱 편리합니다.
2000년 국내 최초 디지털 전력조정기 출시 이후 검증된 P-TYPE의 기술력은 그대로 유지하면서, 가격을 과감하게 낮춘 차세대 제품입니다.
과전류(OC), 과전류 경고(OCW), 방열판 과열, SCR 소자 이상, 부분부하단선(PLF), 전원노이즈, 주전원 차단, 부하단선, 퓨즈단선, 부하불평형 등 포괄적 알람 시스템.
아래 코드 구성 순서에 따라 원하는 사양을 선택하십시오.
타입 선택에 따라 사용 가능한 통신 및 출력 옵션이 달라집니다
| 제어전원 타입 | RS-485 (RS) | EtherNET (EN) | 전송출력 (RT) |
|---|---|---|---|
| C — DC 컴팩트 타입 (DC 24V) | ● | — | — |
| D — DC 타입 (DC 24V) | ● | ● | — |
| A — AC 타입 (AC 110~220V) | ● | — | ● |
● 지원 · — 미지원 · EtherNET은 D타입 전용 옵션 · 전송출력은 A타입 전용 옵션
| 항목 | 사양 |
|---|---|
| 사용전압 | Free Voltage LV: 40 ~ 130 VAC / HV: 131 ~ 480 VAC 정격전압: 110V / 220V / 380V / 440V |
| 정격전류 (CE 인증) | 10 / 25 / 40 / 55 / 70 / 90 / 110 / 130 / 160 / 200 / 250 / 320 / 400 / 500 A |
| 정격전류 (UL 인증) | 10 / 25 / 40 / 55 / 70 / 90 / 100 / 130 / 160 / 200 / 250 / 320 / 400 / 500 A |
| 정격 주파수 | 50 / 60 Hz ± 2% |
| 부하 종류 | 저항성 부하 / 유도성 부하 (제로크로싱은 저항성만 가능) |
| 최소 부하전류 | 기기 전류용량의 30% |
| 출력범위 | 0 ~ 100% |
| 기기 전원 | DC 타입: DC 24V / AC 타입: AC 110 ~ 220V |
| 기기 소비전력 | 10 ~ 70A: MAX 19W / 90 ~ 500A: MAX 37W (FAN 포함) |
| Analog 제어입력 신호 | 4 ~ 20mA (임피던스 25Ω) |
| Analog 제어입력 채널 | 단상·삼상 (전류 1ch, 전압 1ch) |
| 출력 접점 | N.O / N.C 선택 가능 (2ch, Ic ≤ 2A) |
| D/I 접점 | 단상 2ch / 삼상 2ch |
| 제어방식 | 위상 / 제로크로싱 / 혼합 / 전류 피드백 / 전압 피드백 / 전력 피드백 |
| 통신 / 전송출력 | RS-485 또는 Ethernet (옵션) / 전송출력 (옵션) |
| 냉각방식 | DC·AC 40A 이하: 자연공냉 (옵션) / AC 55A 이상: 강제공냉 |
| 알람기능 | 과전류(OC), 과전류 경고(OCW), 방열판 과열(OTW/OT: 60/85℃), SCR 소자 이상(SCR), 부분부하단선(PLF), 전원노이즈(NOS), 주전원 차단(MPF), 부하단선(LINE), FUSE 단선(FUSE), 부하불평형(UL — 삼상만) |
| 절연저항 | 100 MΩ 이상 (DC 500V 기준) |
| 동작 보증 온도 | 0 ~ 40℃ |
| 사용습도 범위 | 40 ~ 85% RH (결로 없을 것) |
| Display | 3 Color FND (3×2 Segment, 8 단위 LED, 5 정보 LED) |
